| ОТЛИЧИТЕЛЬНЫЕ
ОСОБЕННОСТИ

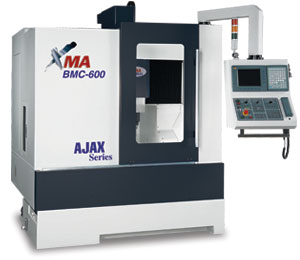

BMC-600: |
- Обеспечивая обработку на БЫСТРОЙ
ПОДАЧЕ, дает потребителю средство,
позволяющее уменьшить себестоимость
продукции и увеличить производительность.
- Объединяет в себе множество замечательных
особенностей: обработка на высокой
скорости, высокая точность и усовершенствованное
управление, что гарантирует экстраординарные
характеристики.
- Этот модельный ряд вертикальных
обрабатывающих центров полностью новый.
Станки хорошо уравновешенные, высокоскоростные
и высокопроизводительные, идеально
удовлетворяют нужды различных отраслей
промышленности - от обычного фрезерования
металлов до производства пресс-форм.

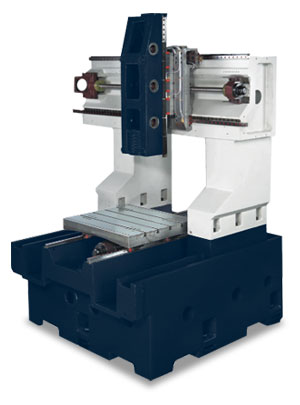

- BMC-600 - сконструирован на базе
малой двойной колонны, жесткость которой
особенно важна для точной обработки
твердых деталей.
- Конус шпинделя ISO-30 (BT-30 - опция).
- Частота вращения шпинделя 24,000
об/мин (30,000 об/мин - опция)
| |
|
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНКА: |
|
| МОДЕЛЬ |
BMC-600 |
| Тип
станка |
Компоновка |
Портальная |
| Ограждение |
Полное |
| Перемещения по осям |
X
ось |
600 мм |
| Y
ось |
500 мм |
| Z
ось |
350 мм |
| Расстояние от торца шпинделя до стола |
30 ~
380 мм |
| Быстрая
подача по осям |
X ось |
30 м/мин |
| Y ось |
30 м/мин |
| Z ось |
24 м/мин |
| Шаг резьбы шариковых винтов |
X
/ Y / Z оси |
10 мм / 10 мм / 8 мм |
| Стол |
Размеры |
600 мм x 550 мм |
| T-пазы (Ширина
x Кол-во x Шаг) |
14 мм x 5 x 100 мм |
| Максимальная нагрузка
на стол |
500 кг |
| Магазин инструмента |
Количество
инструментов, тип магазина - стандартное оснащение |
16 инструментов,
зонтичного типа, без манипулятора |
| Количество
инструментов, тип магазина - опция |
20 инструментов,
с манипулятором |
| Система
автоматической смазки |
Тип |
Автоматическая |
| Емкость системы
смазки |
4 л |
| Система подачи СОЖ |
Насос |
1/8 лс |
| Емкость |
150 л |
| Габариты
и масса станка |
Габариты (Длина
x Ширина x Высота) |
1900 мм x 1850 мм x 2050
мм |
| Масса нетто станка |
4100 кг |
| Шпиндель |
Частота
вращения шпинделя |
24,000 /30,000 об/мин (опция) |
| Конус шпинделя |
ISO-30 (BT-30 -
опция) |
| Мощность мотора шпинделя |
7.5 кВт
/ 11 кВт (опция) |
| Приводы осей
|
Мощность моторов
X / Y / Z |
1.5 / 2.0 / 3.5 кВт |
- Все спецификации могут быть изменены без
предварительного уведомления
- Цвета станка, показанные в этом каталоге
- только для общего представления. Точные
цвета согласуются при заказе.
|
| СТАНДАРТНОЕ
ОСНАЩЕНИЕ: |
ДОПОЛНИТЕЛЬНОЕ
ОСНАЩЕНИЕ (ОПЦИИ): |
- Система ЧПУ MITSUBISHI 64SM
- Портальная конструкция повышенной жесткости
- Шариковые винты класса C3 на 3 осях: X,
Y, Z
- Линейные направляющие качения на 3 осях:
X, Y, Z
- Телескопическая защита осей
- Система автоматической смазки
- Магазин инструмента зонтичного типа без
манипулятора
- Виброопоры и болты для станины
- Кварцевая рабочая лампа, индикатор окончания
цикла и лампа тревоги
- Теплообменник в шкафу электрооборудования
- Полное защитное ограждение
- Жидкостная система охлаждения шпинделя
- Порт RS 232C (7M)
- Ориентация шпинделя
- Жесткое нарезание резьбы
- Трансформатор
- Ящик для инструментов
- Руководство оператора
|
- Система ЧПУ MITSUBISHI 65SM
- Система ЧПУ MITSUBISHI 720
- Система ЧПУ Fanuc 0i-Mate / 0i-MC / 21i-MB
/ 18i-MB
- Система ЧПУ Siemens 840D
- Система ЧПУ Heidenhain iTNC530
- DATA SERVER, ETHERNET
- Функции AICC, HPCC (RISC), NURBUS
- Система охлаждения шариковых винтов на 3
осях: X, Y, Z
- Цепной конвейер для стружки
- 4-я ось (поворотный стол)
- 4-я и 5-я оси (глобусный стол)
- Система защиты от графитовой пыли
- Система подачи масляного тумана
- Вакуумная система сбора масляного тумана
- Оптические линейки
- Устройство измерения L и D инструмента
- Пистолет СОЖ , воздушный пистолет
- Автоматический сменщик инструмента с манипулятором
| |
|
|
