| Ход по осям |

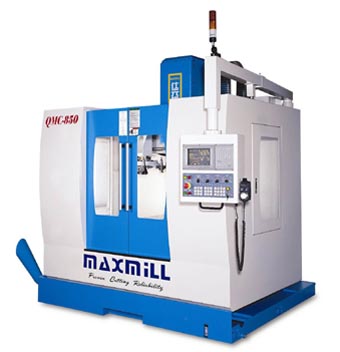

VMC-850 |
| Ось X |
850 мм |
| Ось Y |
500 мм |
| Ось Z |
560 мм |
| Расст. от торца шпинделя до стола |
120~680 мм |
|
Расст. от оси шпинделя до колонны
|
600 mm |
| Стол |
|
| Длина x Ширина |
950 x 500 мм |
| Макс. масса заготовки |
500 кг |
| T-слоты |
|
| T-слоты (колич. x ширина) |
4 x 18 мм |
| Шаг |
125 мм |
| Шпиндель |
|
| Хвостовик |
BT 40 |
| Скорость вращения (опция) |
8000(Опция-10000)об/мин |
| Трансмиссия |
Ременная
(опция - прямой привод) |
| Смазка подшипников |
Grease |
| Охлаждение |
- |
| Макс. мощность мотора шпинделя |
5.5 кВт/7.5 кВт) |
| Макс. мощность моторов осей X/Y/Z |
1.5 кВт |
| Подача |
|
| Быстрый ход по X и Y |
32 м/мин |
| Быстрый ход по Z |
18 м/мин |
| Макс. рабочая подача |
10 м/мин |
| Магазин инструмента (ATC) |
|
| Количество инструмента (опция) |
16 без манипулятора (24 с манипулятором) |
| Тип инструментов |
BT- 40 или CT- 40 |
| Макс. диаметр инструмента (длина) |
90 мм (300/250mm) |
| Макс. масса инструмента (опция) |
7 кг |
|
Среднее время смены инструмента (без манип./с манип.)
Tools to tools
|
7 c (11 c)
3 c (3 c) |
| Точность |
|
| Позиционирование |
0.005 мм / 300 мм |
| Повторяемость |
+- 0.003 мм |
| Другие характеристики |
|
| Ширина открытия двери |
_ |
| Масса станка (Net/Gross) |
5200kg |
| Подводимый воздух |
6.9 bar, 6кг/cm2 |
| Потребляемая мощность (KVA.) |
_ |
| Габариты (LxWxH) |
2300x2500x2600 |
| Габариты упаковочные(LxWxH) |
2280x2300x2530 |
