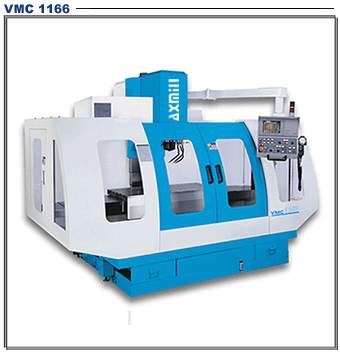

ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР
VMC-1166 :

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

VMC-1166
Размеры стола: 1300 x 600 мм
Ход по X,Y,Z : 1100 x 600 (650) x 600 мм
Расстояние от шпинделя до стола: 120 ~ 720 мм
Частота вращения шпинделя:  6000 об/мин (привод - зубчатый ремень)
(опция 8000, 10000, 12000 об/мин)
Макс.мощность мотора шпинделя: 11 кВт
Макс.мощность сервомоторов осей: 2.2 кВт
Хвостовик шпинделя: BT-40
Максимальная масса детали: 1200 кг
Быстрый ход по X, Y, Z: 15 x 15 x 12 м/мин
Т - пазы (ширина, количество, шаг): 18 x 5 x 100 мм
Макс. масса /диаметр инструмента: 8 кг / 100мм
Время смены инструмента
(без манипулятора / с манипулятором)
инструмент - инструмент:
стружка - стружка:

7с (3с)
11с (6с)
Ширина открытия двери: 1000 мм
Габариты:  3170 x 2620 x 2800 мм
Масса нетто / брутто: 7800 / 8250 кг
Подводимый воздух: 6 кг/см2
Точность позиционирования: 0.005 x 300 мм
Повторяемость: ±0.003 мм

CТАНДАРТНОЕ ОСНАЩЕНИЕ:

- Контроллер MITSUBISHI 64SM
- магазин на 16 инструментов
  без манипулятора (“Armless”)
- Продувка шпинделя
- Индикатор окончания цикла
- Теплообменник в электрическом
   шкафу
- Система автоматической смазки
- Телескопическая защита осей
- Брызгозащитное полное
  ограждение
- Жесткое нарезание резьбы
- RS-232 интерфейс
- Рабочая лампа
- Трансформатор


ОПЦИИ:

- Система ЧПУ MITSUBISHI 65SM
- Система ЧПУ FANUC 0i-MC
- Система ЧПУ FANUC 21iMB
- Система ЧПУ FANUC 18i-MB
- Система ЧПУ SINUMERIK 840DE
- Система ЧПУ FAGOR 8055MC-B

ОПЦИИ:
- 2-х скоростная планетарная трансмиссия (Германия)
- Прокачка СОЖ через шариковые винты (CTB)
- Прокачка СОЖ через шпиндель (CTS)
- Система охлаждения шпинделя
- Винтовой конвейер для стружки
- Цепной конвейер для стружки
- Система масляного тумана
- Маслоотделитель
- Пистолет СОЖ
- Поворотный (наклонно-поворотный) стол
- Сист. измерения детали RENISHAW MP10
- Сист. измерения инструмента RENISHAW TS27R

- Магазин “Arm”, 24 поз.

 Система ЧПУ FAGOR8055MC

Система ЧПУ

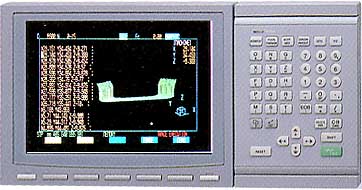

MITSUBISHI 64SM 		 Система ЧПУ
MITSUBISHI 65SM		 Система ЧПУ
FANUC 18M

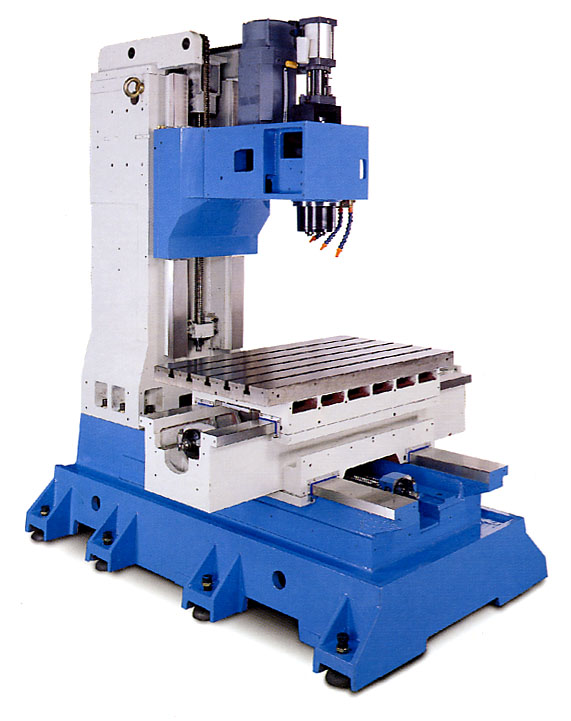

КОНСТРУКЦИЯ СТАНКА VMC-1166

  Основные несущие конструкции отлиты из сертифицированного мелкозернистого антикоррозионного чугуна Meehanite с малым коэффициентом теплового расширения, обеспечивающего высокую устойчивость к нагрузкам и длительное сопротивление износу

  Пирамидальная ребристая конструкция несущей фермы и низкая широкая станина гарантируют высокую точность обработки

  Данная конструкция обеспечивает механическую и температурную стабильность, повышает устойчивость к температурным деформациям, а также гашение вибраций при высокоскоростной обработке

  Конструкция опор стола исключает возможность перевешивания

  Противовес ползуна оси Z обеспечивает плавность вертикального перемещения по оси Z

  Упрочненные коробчатые направляющие осей отшлифованы и обработаны составом Turcite-B

Усиленная колонна с пересекающимися
ребрами гарантирует устойчивость при
высоких скоростях шпинделя

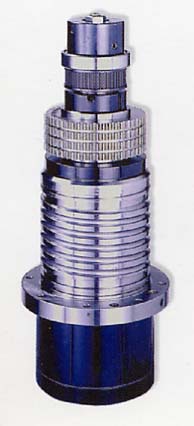

Спиральные канавки на гильзе шпинделя и масляная система охлаждения шпинделя обеспечивают высокую точность на протяжении длительного времени благодаря эффективному удалению тепла на высоких скоростях вращения

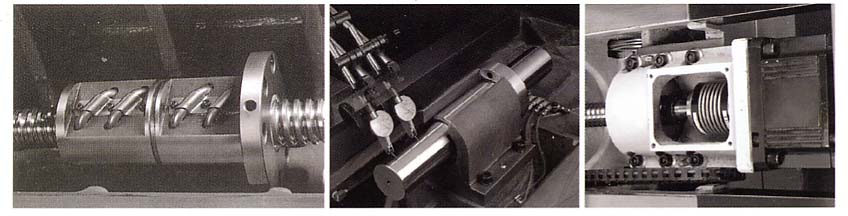

 Предварительно нагруженные высокоточные шаровые винты класса С3 диаметром 40мм, с удлиненными двойными гайками, обеспечивают высокую точность позиционирования. Мощные моторы осей, напрямую соединенные через муфты немецкого производства с шариковыми винтами, максимизируют вращающий момент.

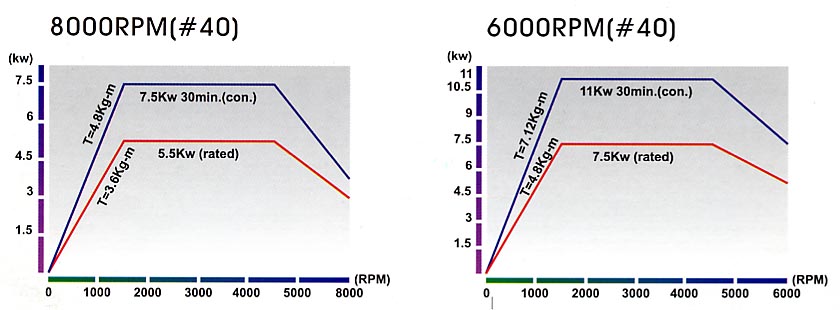

МОЩНОСТЬ ШПИНДЕЛЯ И МОМЕНТ (CТАНДАРТНОЕ ОСНАЩЕНИЕ) :
