VMC-1050 :


Ход по осям VMC-1050(A)
Ось X 1050 мм
Ось Y 550 мм
Ось Z 600 мм
Расст. от торца шпинделя до стола 130~730 мм

Расст. от оси шпинделя до колонны

550 mm
Стол
Длина x Ширина 1150 x 550 мм
Макс. масса заготовки 880 кг
T-слоты
T-слоты (колич. x ширина) 4 x 18 мм
Шаг 130 мм
Шпиндель
Хвостовик ISO 40
Скорость вращения (опция) 8000(6000/10000)об/мин
Трансмиссия

Ременная

(опция - прямой привод)
Смазка подшипников Grease
Охлаждение -
Макс. мощность мотора шпинделя 11 кВт (15 лс)
Макс. мощность моторов осей 2.2 кВт (2.7 лс) (Опция - 4.2 кВт)
Подача
Быстрый ход по X и Y 32 м/мин
Быстрый ход по Z 16 м/мин
Макс. рабочая подача 10 м/мин
Магазин инструмента (ATC)
Количество инструмента (опция) 16 без манипулятора (24 с манипулятором)
Тип инструментов BT- 40 или CT- 40
Макс. диаметр инструмента (опция) 100 мм (77 мм)
Макс. масса инструмента (опция) 8 кг

Среднее время смены инструмента (без манип./с манип.)

  Tools to tools

  Chip to Chip
(50% ось Z)

7 c (3 c)

11 c (6 c)
Точность
Позиционирование 0.005 мм / 300 мм
Повторяемость +- 0.003 мм
Другие характеристики
Ширина открытия двери 900 мм
Масса станка (Net/Gross) 7500 кг (7900 кг)
Подводимый воздух 6.9 bar, 6кг/cm2
Потребляемая мощность (KVA.) 20 KVA
Габариты (LxWxH) 3300 x 3250 x 2700

Спецификация VMC 1050(A)

- X/Y/Z :1050x550x600 mm
- FC30 пирамидальная конструкция.
- Ширина базы 1450 мм, база направляющих
  720 мм.
- Быстрый ход X/Y/Z: 32x32x16 м/мин.
-

Швейцарские высокоточные линейные направляющие осей X/Y/Z "Schneeberger" #45

- Мотор шпинделя мощностью 15 лс.
- Cистема инструмента BT40.


ФОТОГРАФИИ VMC-1050, ПРЕДОСТАВЛЕННЫЕ НАШИМ ЗАКАЗЧИКОМ.
(НАЖМИТЕ ДЛЯ УВЕЛИЧЕНИЯ):

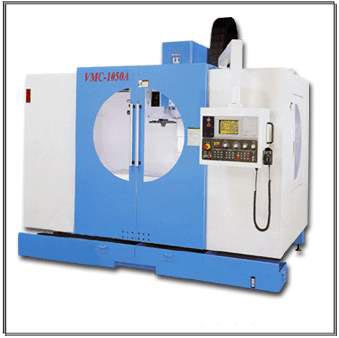

   1) Внешний вид VMC-1050:

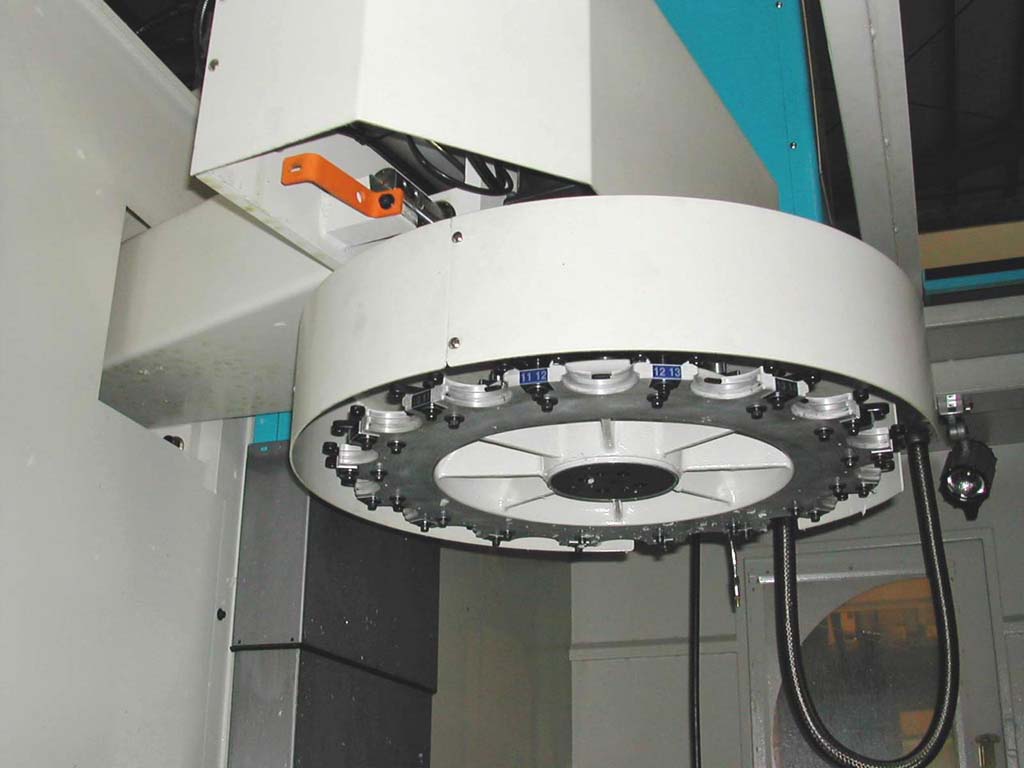

2) Магазин на 16 инструментов без манипулятора VMC-1050:

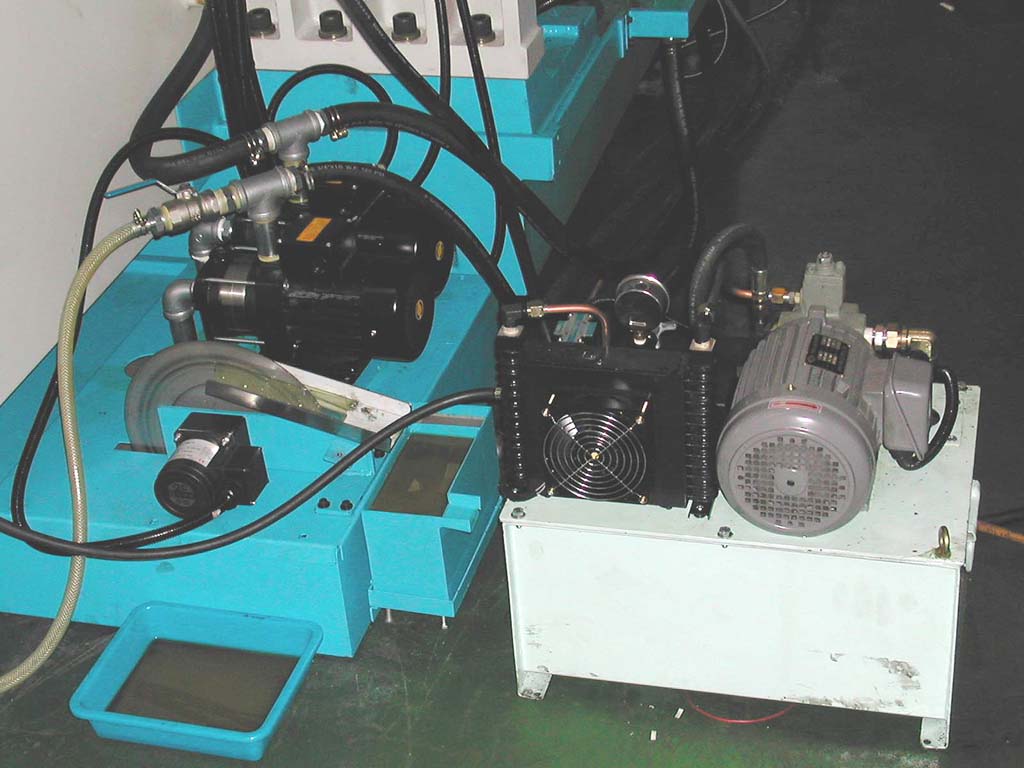

3) Маслоотделитель и гидростанция поворотного стола VMC-1050:

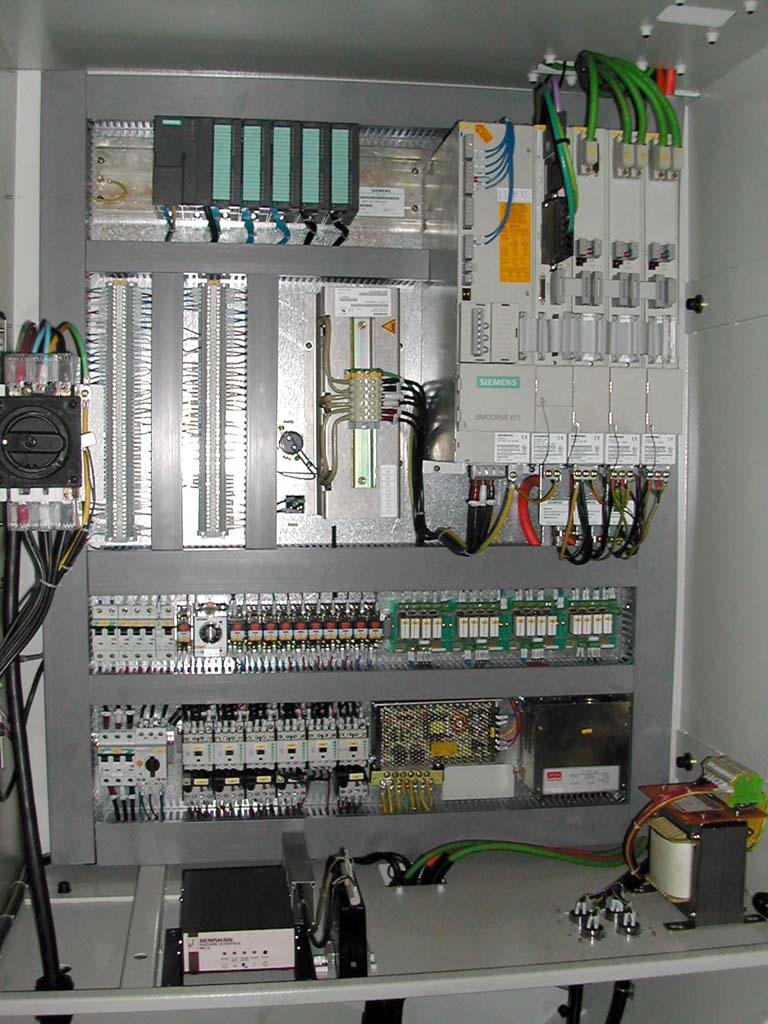

4) ЧПУ SINUMERIK 840D VMC-1050:

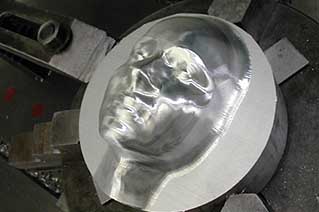

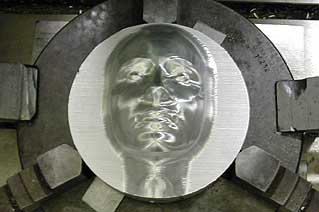

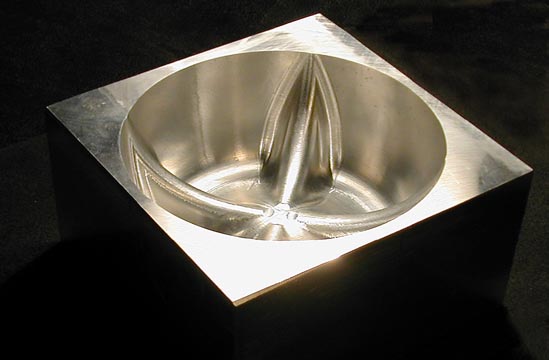

ФОТОГРАФИИ ДЕТАЛЕЙ, ВЫПОЛНЕННЫХ НА VMC-1050 НАШИМ ЗАКАЗЧИКОМ :
